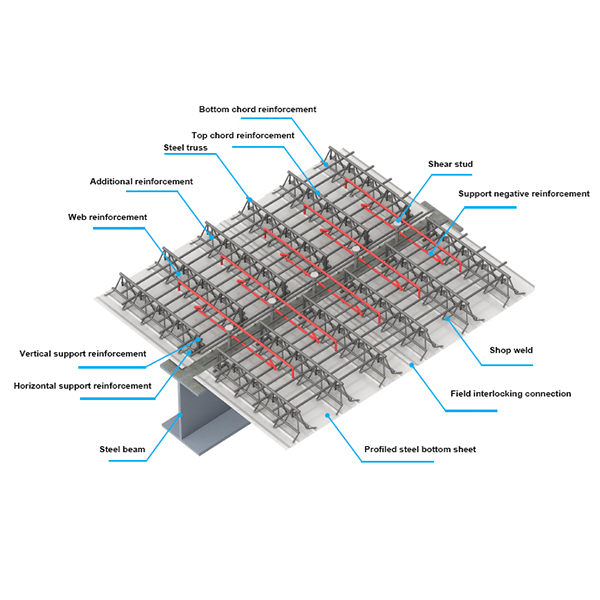

Detalle de junta solapada sobre la viga

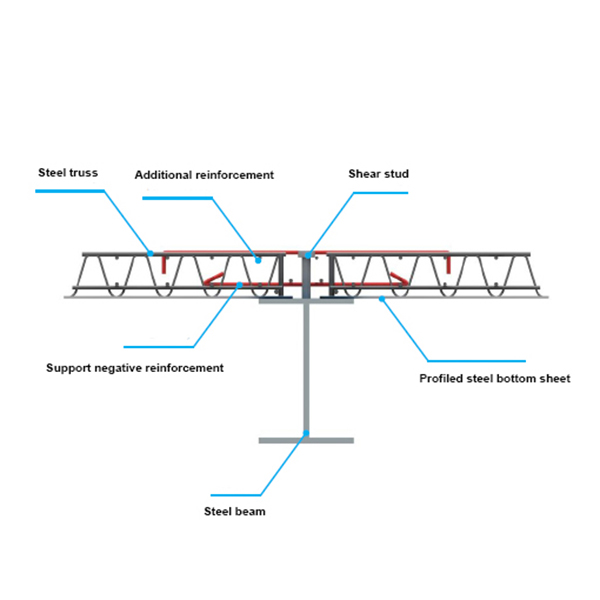

Vista izquierda

Notas:

1. Para chapas de acero perfiladas solapadas sobre vigas de borde, la longitud de apoyo sobre vigas de acero no será inferior a 75 mm, y la longitud de apoyo sobre vigas de hormigón no será inferior a 100 mm.

2. Para chapas de acero perfiladas solapadas sobre vigas intermedias, la longitud de apoyo sobre vigas de acero no será inferior a 50 mm, y la longitud de apoyo sobre vigas de hormigón no será inferior a 75 mm.

3. Las chapas de acero perfiladas deberán fijarse a las vigas de acero mediante soldadura por puntos, con al menos un punto de soldadura por cada valle. Cuando las chapas continuas se conecten a vigas de acero de apoyo intermedias, el número de puntos de soldadura podrá reducirse adecuadamente, siempre que no haya menos de dos puntos de soldadura por chapa.

4. La distancia desde el centro del perno de cortante hasta el borde del ala superior de la viga de acero o el borde de una pieza embebida no será inferior a 35 mm; la distancia hasta el borde del ala superior de una viga de hormigón que contenga piezas embebidas no será inferior a 60 mm.

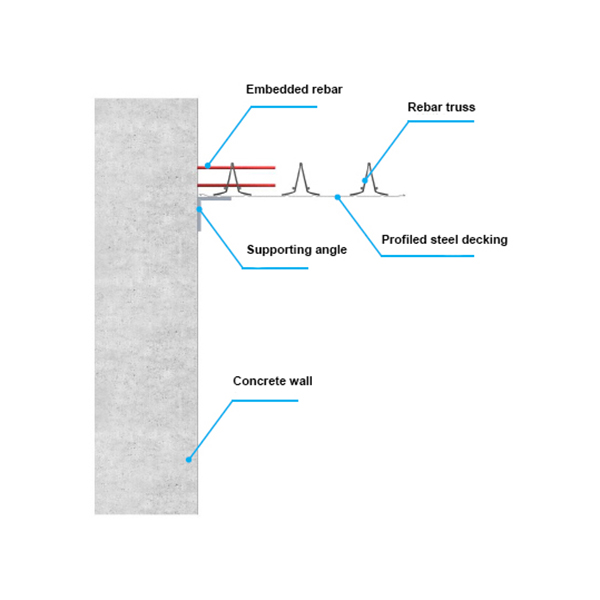

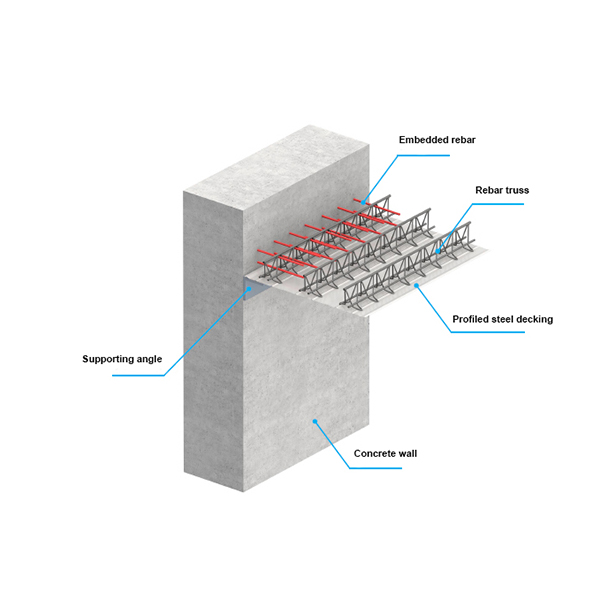

Detalle de conexión con muro de cortante de hormigón

Vista izquierda

Notas:

1. Cuando las losas mixtas estén apoyadas contra las caras laterales de los muros de cortante, se recomienda disponer armaduras reservadas en los muros de cortante para la conexión con las losas mixtas;

2. No se deberán utilizar pernos de expansión para fijar elementos a las caras laterales de los muros de cortante; en su lugar, deberán reservarse piezas embebidas y fijarse mediante soldadura;

3. Las especificaciones del acero angular no serán inferiores a L70×5, y el tamaño del cordón de soldadura no será inferior a 5 mm;

4. Secuencia de construcción: Atado de armaduras del muro de cortante → Instalación de piezas embebidas → Colado de hormigón del muro de cortante → Instalación de acero angular → Instalación del tablero de piso → Soldadura de pernos de cortante → Atado de armaduras estructurales.

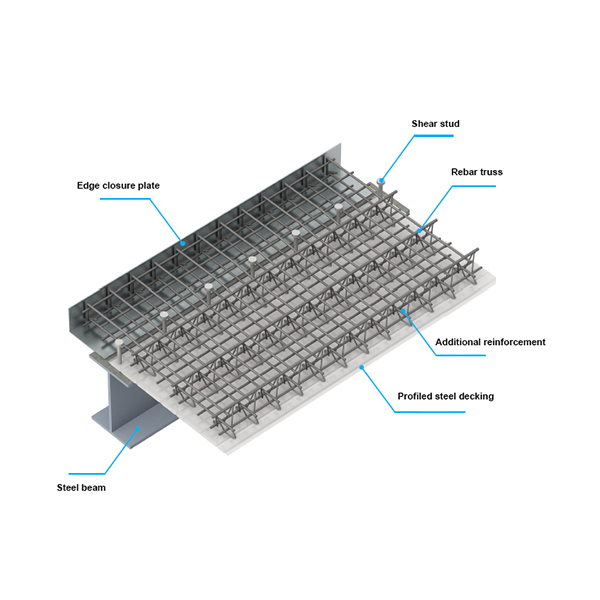

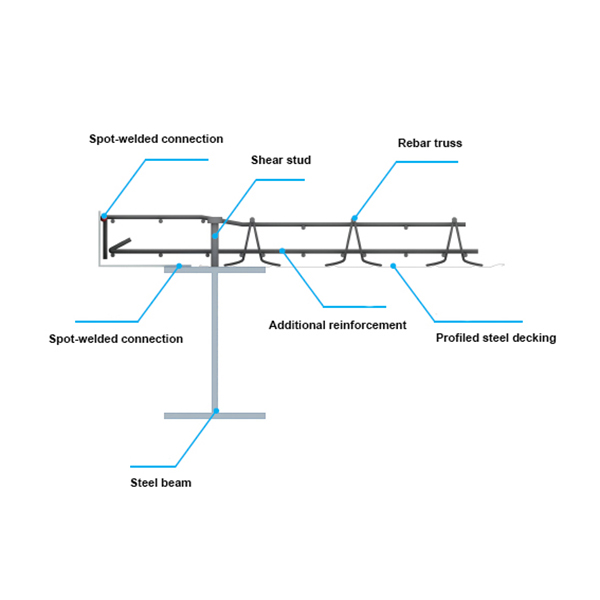

Detalle de sección en voladizo

Vista izquierda

Notas:

1. Cuando la carga permanente durante la fase de construcción sea inferior a 3 kN/m², el espesor de la placa de cierre de borde (Q235) será el siguiente: longitud de voladizo a ≤ 80 mm, espesor de placa t = 1.2 mm; 80

2. La longitud de solape entre la placa de cierre de borde y el ala superior de la viga de acero no será inferior a 50 mm; se utilizará soldadura de filete intermitente, con una longitud de soldadura de 25 mm y una separación de 300 mm;

3. Cuando los nervios del tablero se encuentren con la viga para el cierre de borde y el tablero de acero perfilado esté en voladizo, la placa de cierre de borde deberá soldarse al tablero de acero perfilado; la longitud de soldadura deberá superar 25 mm por nervio.

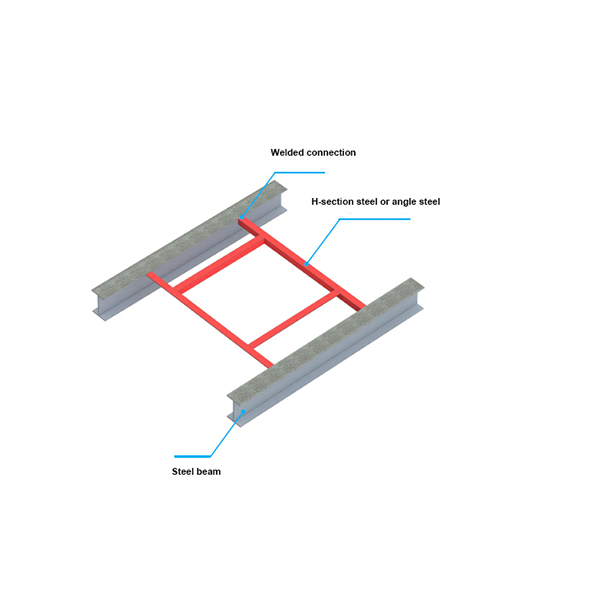

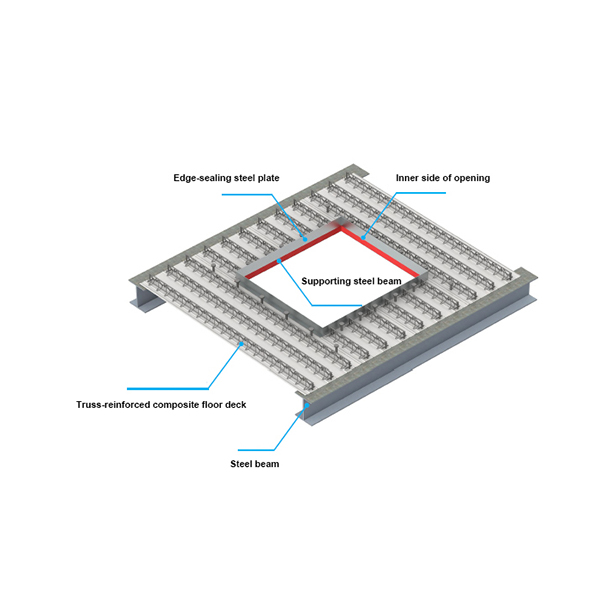

Detalle de abertura

Detalle de abertura

Notas:

1. No se requieren medidas de refuerzo si el diámetro de una abertura circular o la longitud del lado de una abertura rectangular en la losa mixta es de 300 mm o inferior.

2. Se deberán tomar medidas efectivas de refuerzo si el tamaño de la abertura supera 300 mm. Las conexiones mediante acero de canal o acero angular pueden instalarse paralelas o perpendiculares a los nervios.

3. La separación de los pernos de cortante soldados paralelos a los nervios no deberá superar 300 mm; se deberá soldar al menos un perno de cortante en cada valle perpendicular a los nervios.

4. Secuencia de construcción: Trazado y marcado → Instalación de acero de canal o acero angular → Instalación de encofrado de pantalla galvanizada → Colocación del tablero de piso → Soldadura de pernos de cortante → Atado de armaduras de ingeniería civil.

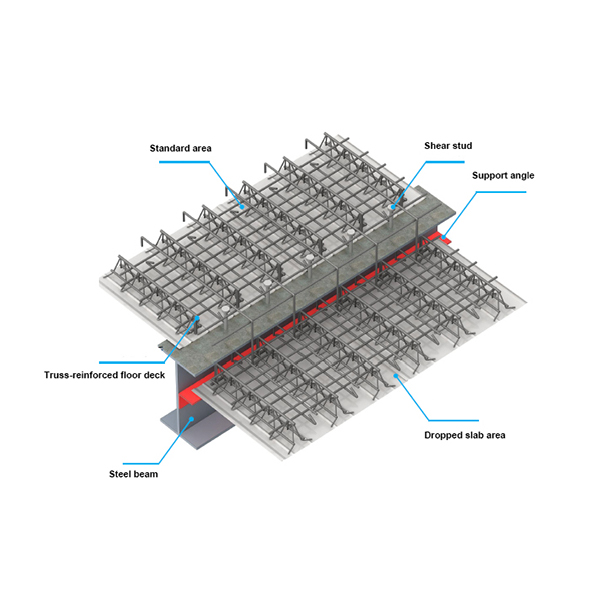

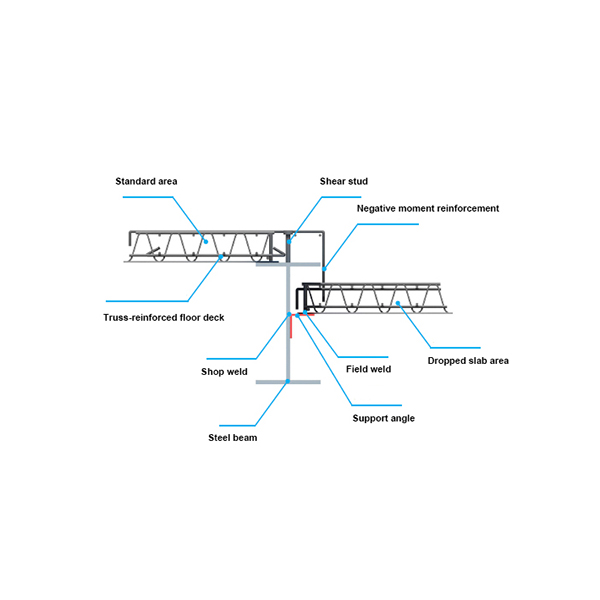

Detalle de losa rebajada (vista ampliada)

Vista izquierda

Notas:

1. Cuando un extremo de la losa rebajada esté apoyado contra el lateral de una viga de acero, se podrá soldar un ángulo al alma de la viga; el tamaño del ángulo no será inferior a L100x6, y el tamaño del cordón de soldadura no será inferior a 6 mm.

2. Cuando ambos extremos de la losa rebajada estén apoyados contra los laterales de vigas de acero, se podrá soldar una placa de apoyo al alma de la viga; la placa deberá extenderse 100 mm más allá del ala superior de la viga de acero.

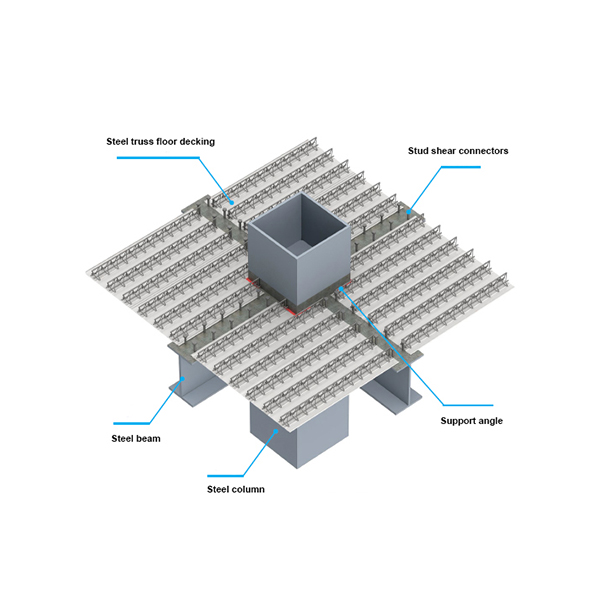

Detalle de conexión de apoyo lateral a la columna

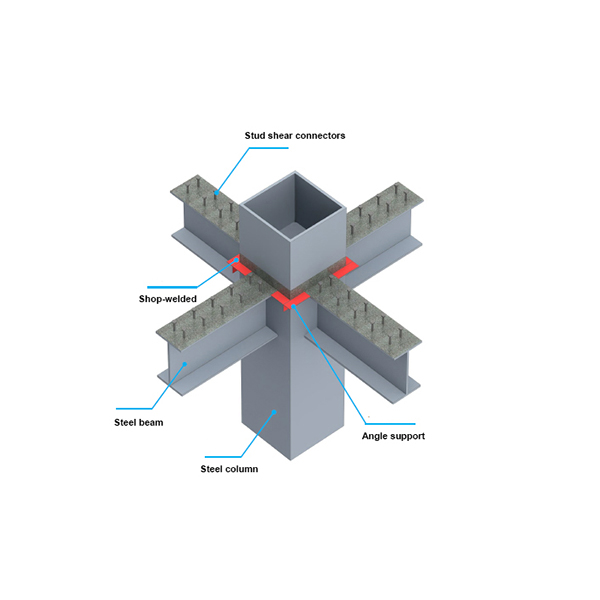

Detalle del ángulo de apoyo

Notas:

1. Cuando la losa de piso compuesta se interrumpe en la intersección de la columna y la distancia desde el borde exterior del ala superior de la viga hasta la cara exterior de la columna supera los 75 mm, deben implementarse medidas de refuerzo.

2. El refuerzo puede lograrse soldando un ángulo de soporte a la columna o al ala superior de la viga; el tamaño mínimo del ángulo de soporte es L50×5.

3. Cuando la columna tiene una sección transversal abierta (por ejemplo, sección H), puede instalarse un rigidizador horizontal en el ala superior de la viga en la ubicación de la sección abierta de la columna.

4. Secuencia de construcción: Replanteo y marcado → Instalación del ángulo de soporte → Colocación de la chapa de cubierta del piso → Soldadura de conectores de corte tipo perno → Trabajos civiles (atado de barras de refuerzo).
