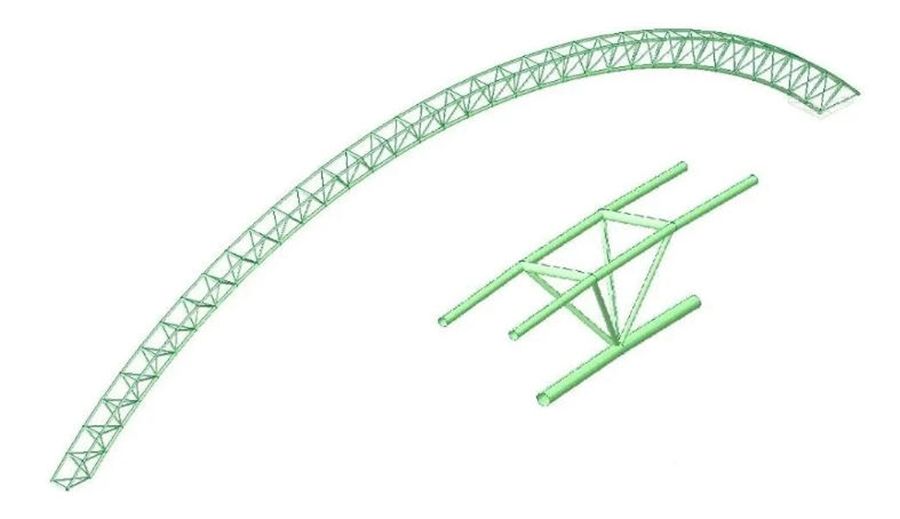

El arco reticulado de acero es una forma estructural espacial que combina el mecanismo portante de una celosía con las ventajas geométricas de un arco, integrando así las características de eficiente transferencia de cargas de la celosía con el excelente comportamiento del arco bajo compresión. En función de la configuración de la sección transversal, los arcos de celosía de tubos de acero se clasifican en tipos planos y espaciales.

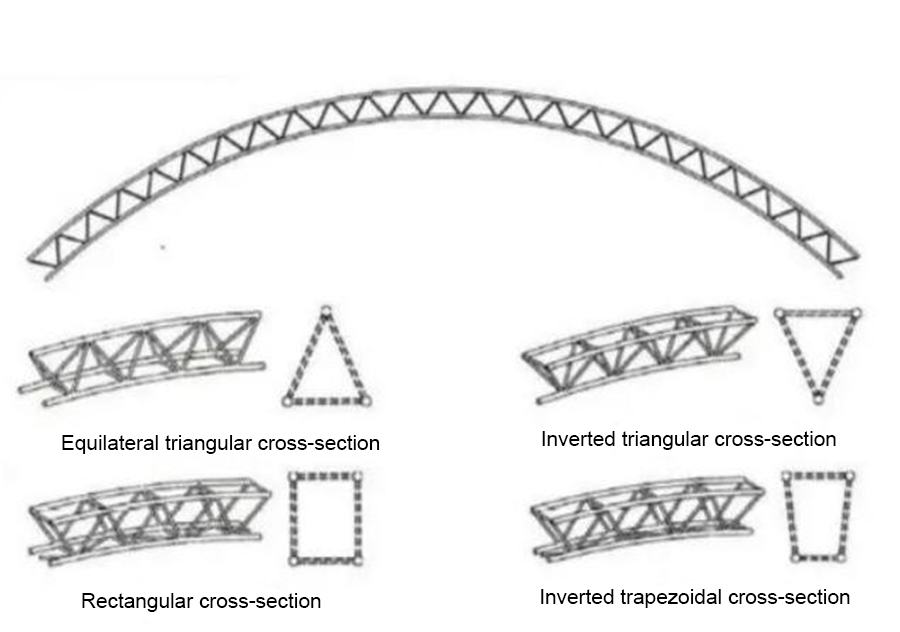

Los arcos de celosía espaciales presentan diversas secciones transversales, siendo las formas triangular, rectangular y trapezoidal las más comunes. Entre estas, la sección triangular es la preferida debido a su excelente rigidez torsional y su comportamiento estable en la capacidad portante espacial; en particular, la sección triangular equilátera permite una distribución equilibrada de las fuerzas en tres direcciones, lo que resulta en una estabilidad global sobresaliente. Los elementos de cordón y de alma pueden construirse con tubos de acero circulares, tubos de acero rectangulares u otras formas estructurales de acero. El ángulo entre los elementos diagonales del alma y los cordones debe mantenerse idealmente entre 30° y 60° para garantizar la rigidez de las uniones y una transferencia de cargas eficiente.

En cuanto al comportamiento estructural, la estructura de celosía evolucionó esencialmente a partir de la viga simplemente apoyada; en consecuencia, la distribución de sus fuerzas internas se asemeja estrechamente a la de una viga simplemente apoyada. En concreto, las fuerzas internas en los cordones siguen un patrón en el que son máximas en el centro del vano y mínimas en los extremos,siendo en el centro del vano donde los cordones soportan el momento flector máximo, el cual disminuye gradualmente hacia los apoyos. Por el contrario, las fuerzas internas en los elementos de alma presentan un patrón opuesto: son mínimas en el centro del vano y máximas en los extremos. Los elementos de alma cercanos a los apoyos deben soportar mayores fuerzas cortantes, mientras que los ubicados en el centro del vano experimentan cargas relativamente menores. Esta característica determina que la selección de los elementos debe adaptarse a ubicaciones específicas: los cordones en el centro del vano deben utilizar secciones mayores, mientras que el diseño de los elementos de alma en los extremos debe priorizar la capacidad de resistencia a cortante y la resistencia de las uniones.

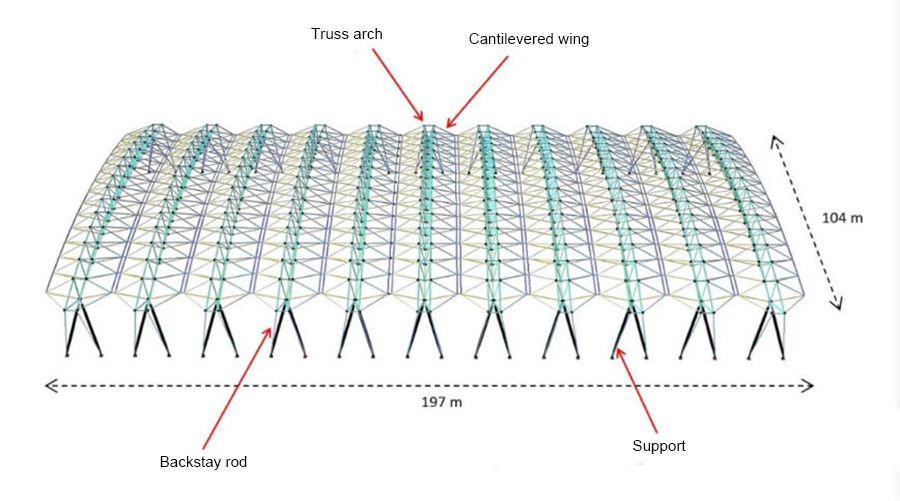

En estructuras de arco de celosía continuas de múltiples vanos, la presencia de momentos flectores negativos en los apoyos intermedios altera la distribución de las fuerzas internas de los cordones en comparación con las celosías simplemente apoyadas de un solo vano. Los cordones situados sobre los apoyos intermedios pueden experimentar inversión de esfuerzos o aumentos significativos de carga, lo que requiere un refuerzo específico. Los procedimientos de diseño requieren una verificación detallada de las secciones transversales y un análisis de estabilidad para cada elemento individual, basados en las condiciones reales de apoyo y los escenarios de carga. Además, debe considerarse la estabilidad espacial global y los efectos de torsión del arco de celosía espacial; especialmente en condiciones de grandes luces o cargas elevadas, la seguridad estructural debe garantizarse mediante una selección adecuada de secciones y disposiciones de arriostramiento.
