Las vigas compuestas son elementos estructurales fabricados mediante la soldadura de placas de acero o perfiles laminados para formar un componente unificado de soporte de carga. Estos elementos pueden soportar fuerzas de compresión, tracción o flexión según su aplicación en marcos de edificios, puentes y estructuras industriales. Los tipos más utilizados son las vigas de sección I y las vigas de sección cajón (tanto rectangulares como trapezoidales). Una viga compuesta bien diseñada garantiza seguridad, funcionalidad y durabilidad durante toda su vida útil.

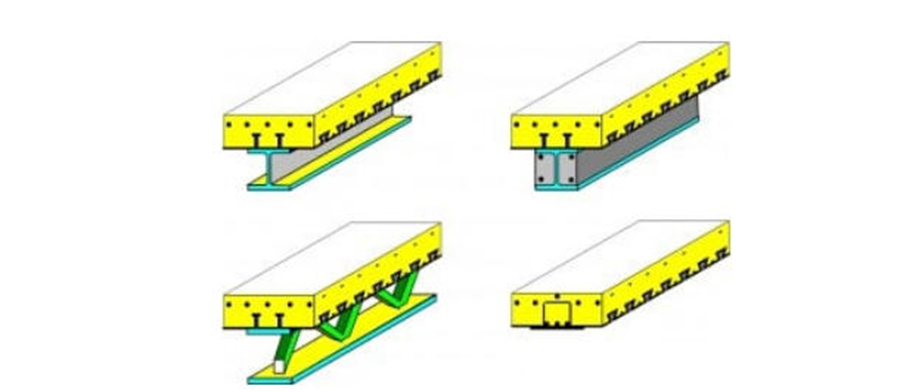

1. Tipos de vigas compuestas

Las vigas compuestas se fabrican uniendo placas de acero o perfiles mediante soldadura, creando una sección monolítica capaz de resistir diversas condiciones de carga. Las dos configuraciones predominantes son las vigas I, que ofrecen un excelente rendimiento a flexión con un uso económico del material, y las vigas cajón, que proporcionan una rigidez torsional superior y están disponibles en secciones transversales rectangulares o trapezoidales. Las vigas cajón son especialmente preferidas en aplicaciones de grandes luces y tableros de puentes curvos debido a su geometría de celda cerrada.

2. Criterios de diseño para vigas compuestas

El diseño de una viga compuesta requiere el cálculo riguroso de tres propiedades fundamentales: resistencia, rigidez y estabilidad, todas las cuales deben cumplir plenamente con los códigos de diseño pertinentes. La resistencia se refiere a la capacidad de la viga para soportar fallos bajo cargas aplicadas sin deformación permanente ni fractura. La rigidez mide la capacidad de la viga para resistir la deflexión elástica bajo cargas de servicio, garantizando que las deformaciones permanezcan dentro de límites aceptables para la comodidad de los ocupantes y la integridad estructural. La estabilidad abarca tanto la estabilidad global (resistencia al pandeo lateral-torsional) como la estabilidad local (resistencia al pandeo de elementos individuales de las placas). Las propiedades seccionales clave que influyen en estos comportamientos incluyen el área de la sección transversal, el momento de inercia y el módulo resistente de la sección.

3. Rigidizadores en vigas compuestas

Las vigas compuestas suelen reforzarse con rigidizadores para mejorar la estabilidad local. Estos rigidizadores se clasifican en rigidizadores transversales (verticales), rigidizadores longitudinales (horizontales) y rigidizadores cortos, cada uno de los cuales cumple funciones específicas en diferentes ubicaciones a lo largo del alma y las alas. Para las vigas compuestas de sección cajón, la estabilidad global está determinada por la relación altura-ancho, que no debe superar 3. Para las vigas de sección H o sección I, la estabilidad global está controlada por la relación luz-profundidad. La estabilidad local de la placa del alma se garantiza limitando la relación altura-espesor del alma, mientras que para las vigas I, la estabilidad local del ala comprimida se mantiene restringiendo la relación entre el ancho libre en voladizo y el espesor. En las vigas cajón, la estabilidad local del ala comprimida se controla de manera similar mediante la relación ancho-espesor del ala.

Comprender los principios de diseño de las vigas compuestas es esencial para los ingenieros que trabajan en estructuras de acero, desde edificios de gran altura hasta puentes de grandes luces. Mediante la selección cuidadosa del tipo de viga adecuado, ya sea de sección I o de sección cajón, y la verificación exhaustiva de la resistencia, rigidez y estabilidad, los diseñadores pueden crear estructuras seguras y eficientes. La colocación estratégica de rigidizadores garantiza además que tanto los elementos del alma como los de las alas resistan el pandeo local, mientras que los criterios de estabilidad global previenen el fallo estructural general. Un enfoque integral de estos principios garantiza que las vigas compuestas proporcionen un rendimiento fiable bajo diversos escenarios de carga, convirtiéndolas en elementos indispensables en la ingeniería de construcción moderna.
