I. Tipos de techos con estructura de acero

Como estructura portante superior y de cerramiento externo de un edificio, el techo juega un papel crucial en la estructura general del edificio, tanto en su función de cerramiento como en el diseño de la fachada. Es la parte más vulnerable de una estructura ligera. estructura de acero Sistema de cerramiento para evitar filtraciones. Su función principal es resistir el viento, la lluvia, la nieve y la radiación solar, y soportar el peso del propio tejado, así como las cargas del viento, la nieve y las personas que se encuentren en él.

[1] Las cubiertas de estructura de acero ligero se pueden clasificar en varios tipos según los materiales utilizados, entre los que se incluyen chapas de acero perfiladas de colores, paneles sándwich de acero de colores, tejas asfálticas de colores, diversos paneles de techo ligeros, paneles GRC, techos ondulados con arcos metálicos y chapas de acero perfiladas compuestas.

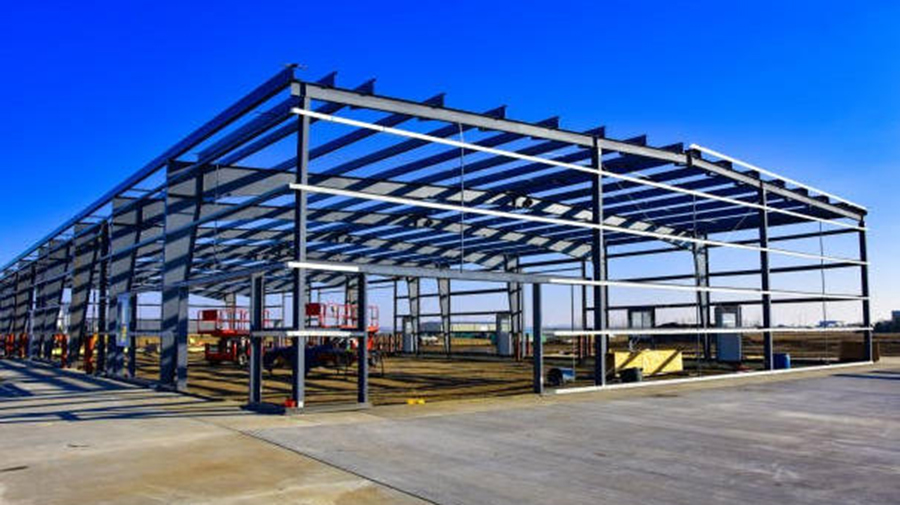

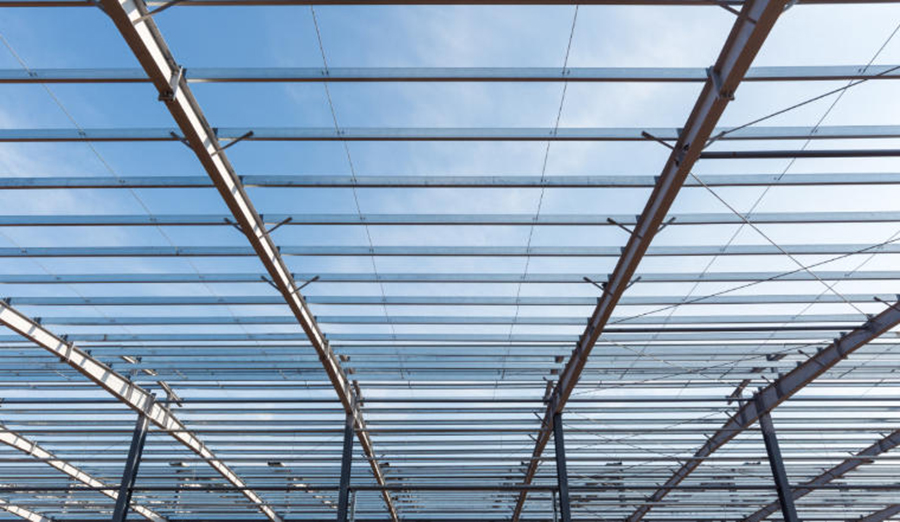

[2] Los materiales principales utilizados para techos y paredes de estructura de acero ligero son chapas perfiladas de colores o paneles sándwich. La unión de las chapas perfiladas de colores se puede realizar mediante paneles de borde enrollado 3600, fijaciones ocultas o paneles clavados. Las correas son de acero ligero, de pared delgada y con forma de C o Z, y la pendiente del techo generalmente se diseña entre 1/10 y 1/15.

II. Conexiones de los paneles del techo

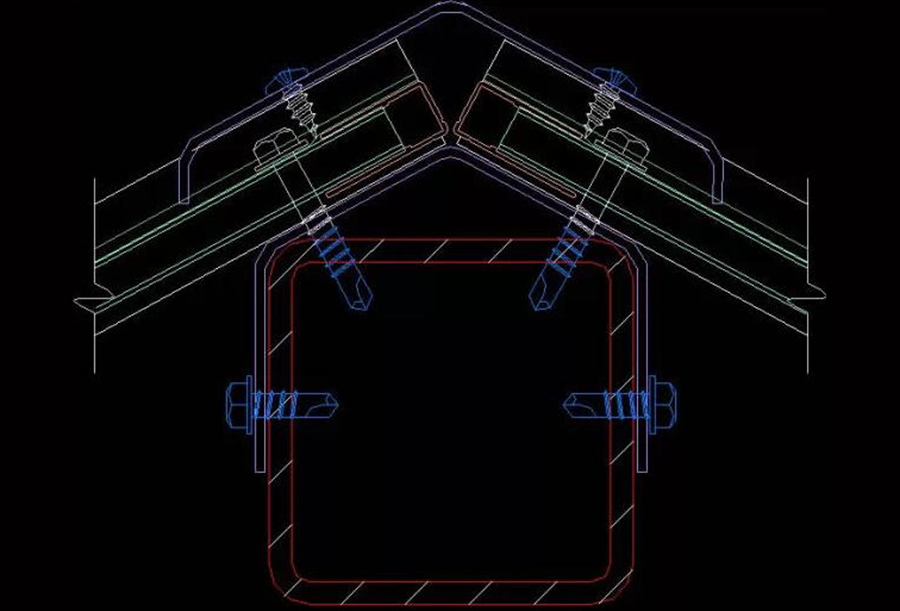

En los sistemas de cubierta de edificios con estructura de acero, existen dos tipos de conexiones para los paneles: conexiones longitudinales y conexiones laterales. Las conexiones longitudinales consisten principalmente en el solape, donde la losa superior se superpone a la inferior. En el solape se utiliza un sellador impermeable especial y una tira de fijación. Las conexiones laterales actualmente incluyen principalmente los siguientes tres métodos: conexión por solape, conexión con fijaciones ocultas y conexión con fijaciones ocultas entrelazadas.

I II. Análisis de L Causas y soluciones de fugas para diferentes Alquiler de ubicaciones

Las fugas en el sistema de mantenimiento del techo se pueden clasificar por ubicación de la siguiente manera:

Área de la cresta

★ Causas de las filtraciones: La cumbrera es demasiado alta, lo que hace que la tapa de la cumbrera sea inadecuada para la impermeabilización; la falta de sellador o silicona en las superposiciones longitudinales crea huecos y filtraciones; las tapas de las cumbreras están conectadas con remaches para las superposiciones longitudinales, que se rompen debido a la insuficiente expansión y contracción térmica, lo que provoca filtraciones; no se instalan tapas de extremo entre la tapa de la cumbrera y el panel del techo, o las tapas de extremo están mal colocadas y se caen, lo que provoca filtraciones.

★ Soluciones: Ensanchar la cumbrera y aumentar la pendiente; aplicar sellador o silicona en las superposiciones; reemplazar los pernos de junta; asegurarse de que las tapas de los extremos coincidan con el tipo de panel y aplicar sellador o silicona por encima y por debajo de las tapas de los extremos durante la instalación.

Unidad de ventilación del techo

★ Causas de la fuga: No se colocaron tapones de espuma debajo del borde en la unión del ventilador y el techo; no se aplicó sellador ni silicona al solapamiento longitudinal del borde; la losa del techo no se instaló en la unión del ventilador; no se aplicó impermeabilización a las aberturas en los soportes estructurales del ventilador; el propio ventilador tenía riesgos inherentes de fuga durante su fabricación e instalación.

★ Soluciones: Se deben aplicar tapones de espuma antes de la instalación de los bordes; se debe usar sellador o tapones para las superposiciones longitudinales y asegurarlos con clavos de costura; la losa del techo debe instalarse antes del ventilador; se debe exigir al contratista del ventilador que impermeabilice las aberturas una vez que se complete la estructura del ventilador; se debe inspeccionar la calidad de la instalación y el rendimiento de impermeabilización del ventilador.

Área del panel del tragaluz

★ Causas de las filtraciones: La forma del panel del tragaluz no coincide con la forma del panel del techo; las crestas a ambos lados del panel del tragaluz son más altas que el panel del techo. Después de la instalación, un sellado excesivo crea una diferencia de presión entre el interior y el exterior del panel del tragaluz, lo que permite que el agua capilar se filtre al techo a través de los huecos a ambos lados del panel del tragaluz; la longitud de solapamiento longitudinal del panel del tragaluz es insuficiente y el adhesivo ha envejecido y perdido su adherencia; el adhesivo longitudinal se ha desprendido; el panel del tragaluz y la placa de acero de color se solapan rígidamente y el hueco en el medio no está sellado.

★ Soluciones: Instale tornillos impermeables en la parte superior de las crestas; el embellecedor del borde del panel del tragaluz debe sellarse firmemente al panel del tragaluz; el adhesivo longitudinal en ambos lados debe ensancharse y colocarse en la parte superior de las crestas para evitar la filtración de agua por capilaridad.

Aberturas en el techo

★ Causas de la fuga: Las aberturas no se impermeabilizaron según las especificaciones de diseño; los tapones de acero no se sellaron con silicona ni sellador impermeable; el espacio alrededor de la abertura era demasiado pequeño, lo que dificultaba el flujo del agua de lluvia y provocaba la acumulación de agua; los bordes superpuestos alrededor de la abertura no se impermeabilizaron; no se añadieron componentes estructurales alrededor de la abertura, lo que creó una zona baja para la acumulación de agua; la construcción de la impermeabilización obstruyó el flujo de agua, lo que provocó la acumulación de agua.

★ Soluciones: Construir de acuerdo con los planos de diseño y adherirse estrictamente a los procedimientos de construcción, aplicando sellador y silicona; el espacio alrededor de la abertura debe cumplir con los requisitos de drenaje; la impermeabilización debe aplicarse inmediatamente después de las aberturas en paredes y techos; para adiciones posteriores a los cerramientos, se deben agregar correas o estructuras de acero angular para reducir la deformación del cerramiento; la instalación de la impermeabilización debe ser ajustada y nivelada para garantizar un flujo de agua uniforme.

Área de los aleros

★ Causas de las filtraciones: La zona de los aleros es una fuente importante de filtraciones. Los paneles del techo no tenían tapones de espuma; los paneles del techo no estaban bien bajados; los paneles de la pared no eran lo suficientemente largos; y no se añadió un borde impermeable a la zona de los aleros.

★ Soluciones: Se deben colocar tapones de espuma simultáneamente durante la instalación de los paneles exteriores del techo, y estos deben inclinarse hacia abajo en un ángulo de 30 grados; se debe agregar un remate de borde adicional en los aleros según los requisitos de diseño.

Área del canalón

★ Causas de las fugas: Existen huecos en las juntas soldadas del canalón interior, lo que provoca filtraciones; los diámetros del canalón y del tubo de desagüe pluvial son demasiado pequeños y no coinciden con la longitud de la pendiente del edificio de la fábrica; no se instalan tapas en los extremos del canalón; la extensión insuficiente de los paneles exteriores del techo hacia el canalón permite que el agua vuelva a entrar en el edificio de la fábrica.

★ Soluciones: Aumentar adecuadamente la profundidad del canalón para garantizar que el agua de lluvia no sobrepase las juntas de solape.

Área de conexión entre la pared de ladrillo y el techo de acero ligero

★ Causas de las filtraciones: Esta zona es propensa a las filtraciones. Las filtraciones en la unión del panel del techo y la pared de cemento se deben principalmente a una tensión desigual que provoca el agrietamiento del sellador de silicona y de la superficie de unión.

★ Soluciones: Evite la deformación por temperatura utilizando una conexión de moldura de borde doble; al conectar a la pared de ladrillo, la moldura de borde debe tener un cierto ángulo y estar completamente sellada; se debe aplicar sellador previamente entre las molduras de borde.

I V. Análisis de otras causas de fugas i en el Sistema de Mantenimiento

Razones de diseño

① El sistema de recogida de aguas pluviales del tejado carece de medidas de protección contra desbordamientos según las especificaciones. Cuando la intensidad de las lluvias torrenciales supera la capacidad de drenaje del sistema, el agua se desborda por las juntas y puede incluso inundar el tejado, provocando accidentes.

② Un número insuficiente de bajantes provoca un flujo de agua de lluvia prolongado a lo largo de las canaletas, causando acumulación. La falta de un remate en forma de L en la parte superior de los paneles de la pared exterior crea una posible fuga en el lado interior de las canaletas.

③ El diseño de los accesorios de sellado de acero de color es inadecuado y no logra el efecto de impermeabilización deseado.

④ Las especificaciones estipulan valores de control de deformación de los componentes: deflexión de la correa L/180, deflexión de la viga del techo L/180 (donde L es la longitud del elemento sometido a flexión). La sección transversal de la correa del techo es demasiado pequeña y la separación es demasiado grande, lo que provoca una deformación excesiva de las correas y las chapas perfiladas bajo cargas de viento.

⑤ No se consideraron completamente los efectos de la deformación estructural, la deformación por diferencia de temperatura, la deformación por contracción por secado y la vibración, y el diseño de impermeabilización no satisface las necesidades de la deformación de la capa base.

⑥ La pendiente del techo de las casas ligeras con estructura de pórtico idealmente debe ser de 1/8 a 1/20, siendo preferible el valor mayor en zonas con alta pluviosidad. En las regiones del sur, la pendiente del techo no debe ser inferior al 5%. En los diseños de ingeniería reales, muchos proyectos presentan pendientes de techo demasiado bajas, lo que impide que el agua de lluvia drene correctamente hacia las canaletas.

Selección de materiales inapropiados

① Las tuberías de plástico se utilizan para el drenaje de aguas pluviales, pero tienen poca resistencia y se dañan fácilmente durante la instalación y el funcionamiento de los edificios con estructura de acero.

2. Las placas de acero utilizadas para las canaletas son demasiado delgadas, lo que hace que las soldaduras sean propensas a presentar problemas.

③ No se seleccionó el tipo adecuado de paneles de tragaluz y paneles de techo en función de la pendiente del techo; las ondulaciones son demasiado pequeñas y los solapamientos laterales son demasiado pocos, lo que perjudica el drenaje.

④ Los paneles con revestimiento de color para la carcasa son demasiado delgados; después de un período de uso, los paneles exteriores se corroen o se deforman debido a los cambios de temperatura, lo que aumenta los espacios entre los paneles.

⑤ Una capa galvanizada de mala calidad sobre el sustrato de chapa perfilada, con un recubrimiento excesivamente delgado, da como resultado una vida útil corta y una susceptibilidad a la oxidación y los daños.

⑥ Las arandelas autorroscantes de mala calidad son propensas a agrietarse y el sellador de vidrio envejece fácilmente.

⑦ Deformación significativa de los paneles, con diferencias de altura y separación entre paneles adyacentes; se deben utilizar remaches impermeables para la fijación de los paneles.

Medidas estructurales

① Las tapas de extremo son eficaces para prevenir fugas causadas por juntas y no deben pasarse por alto. Asegúrese de que las tapas de extremo estén instaladas correctamente entre la chapa de acero prelacada y la cumbrera, aplique sellador de silicona en la parte inferior de la tapa de extremo entre el panel del tragaluz y la cumbrera, e instale tapas de extremo de acero en las crestas de la chapa de acero prelacada en las aberturas del techo.

② Los huecos se ensanchan fácilmente debido a los cambios de temperatura durante la superposición; se debe permitir una longitud de superposición suficiente.

③ El drenaje debe facilitarse en lugar de bloquearse. Generalmente, se debe aplicar sellador en la parte interior de la chapa de acero durante la instalación; cuanto más, mejor.

④ Se debe prestar suficiente atención a los efectos adversos de la expansión y contracción térmica del sistema de revestimiento del techo de estructura de acero, y se deben tomar medidas estructurales razonables.

Durante el uso

① Los aumentos arbitrarios de la carga sobre las correas del techo provocan la deformación de los paneles del techo.

2. La acumulación excesiva de suciedad en los canalones obstruye el flujo de agua.

③ Envejecimiento del adhesivo y sellador impermeabilizante, junto con la falta de mantenimiento necesario durante su uso.

Numerosos factores contribuyen a las filtraciones en los sistemas de mantenimiento de estructuras de acero. Para solucionar el problema de raíz, es fundamental un diseño cuidadoso. Se debe definir un esquema de diseño adecuado y es esencial una construcción detallada de los remates en los siguientes puntos: terminación de la capa impermeabilizante; juntas de dilatación y juntas de tabiquería; desagües, entradas/salidas y aleros; y la base de los muros de parapeto, instalaciones de equipos, tuberías y chimeneas. Desde el punto de vista constructivo, se debe desarrollar un plan de impermeabilización específico para el sistema de mantenimiento, con la coordinación y cooperación de las distintas disciplinas. Un sistema bien diseñado, una instalación adecuada, una construcción razonable, un uso correcto y un servicio de seguimiento son necesarios para garantizar un sistema de mantenimiento de estructuras de acero a prueba de filtraciones. En resumen, independientemente del método de instalación, seguir ciertas técnicas de construcción y la normativa pertinente puede reducir o prevenir las filtraciones.
