En la fabricación de estructuras de acero, el corte y el troquelado constituyen el primer y más crítico proceso, cuya calidad influye directamente en el posterior ensamblaje, soldadura y precisión estructural general. Un proceso de troquelado estandarizado y eficiente no solo mejora el aprovechamiento del material, sino que también reduce los costos de retrabajo. Este artículo, basado en los requisitos de proceso habituales, detalla todos los pasos operativos, desde el trazado hasta la eliminación de la escoria.

I. Diseño y espaciado

El primer paso del cálculo preciso

El principio fundamental del diseño y el troquelado es: "Utilice primero los materiales sobrantes y luego corte las planchas completas; corte primero las piezas grandes y luego anide las piezas más pequeñas". Los operarios deben seguir estrictamente los planos y los requisitos del proceso de diseño digital, prestando especial atención a:

Dejar un margen de 20 mm en la dirección longitudinal de las placas de brida y las placas de alma para ajustes de montaje posteriores; cortar la dirección transversal y otros materiales pequeños (como placas de refuerzo y placas de conexión) a las dimensiones finales sin margen.

El corte solo está permitido una vez confirmado el plano de diseño; está estrictamente prohibido modificar arbitrariamente el orden de anidamiento.

Tras el corte, la chapa metálica restante debe gestionarse por separado, etiquetándola claramente con el material, las especificaciones y el número de material residual para su posterior recuperación prioritaria.

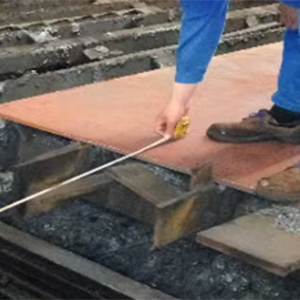

II. Carga y marcado

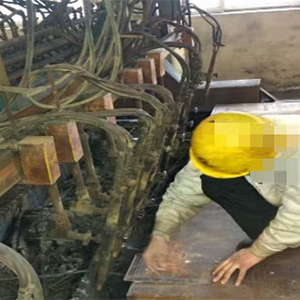

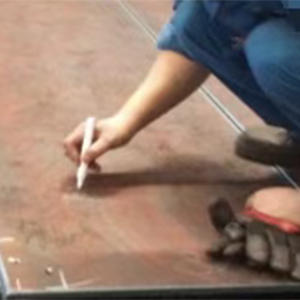

Eleve con cuidado la placa de acero sobre la plataforma de corte, asegurándose de que la superficie esté plana y libre de óxido o manchas de aceite. Marque la línea base de corte, el contorno de la pieza y las marcas de centrado necesarias en la superficie de la placa con un lápiz de piedra o una herramienta de marcado, según el plano de diseño. Verifique las dimensiones durante el marcado para evitar errores u omisiones.

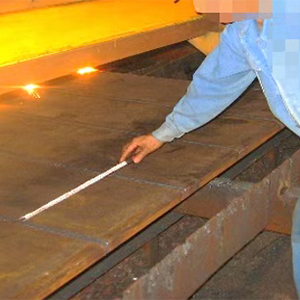

III. Inspección previa al corte y del corte

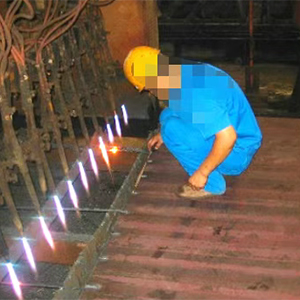

Antes del corte formal, realice un precorte (corte de prueba) para verificar que el caudal de la boquilla, la velocidad de corte y los parámetros de la llama (o plasma) coincidan con el espesor de la placa. Tras realizar el precorte de una sección, mida el ancho y la perpendicularidad del corte; el corte continuo solo podrá iniciarse tras confirmar el cumplimiento de los requisitos del proceso. Durante el corte, los operarios deben observar constantemente el flujo de escoria y la deformación de la placa de acero para evitar alabeos por exceso de calor.

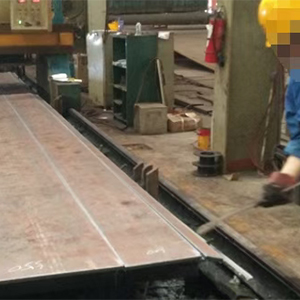

IV. Marcado y eliminación de escoria

Tras el corte, marque inmediatamente cada pieza, generalmente con un punzón, marcador o etiqueta de acero, indicando el número de proyecto, el número de pieza, el material y el número de lote del horno. La marcación debe evitar la zona de soldadura y las superficies mecanizadas. A continuación, elimine la escoria de óxido, las rebabas y los residuos de los bordes cortados con un martillo de escoria, una amoladora angular o un equipo especializado para la eliminación de escoria. Inspeccione la superficie de corte en busca de grietas, bordes faltantes u otros defectos; lije y repare si es necesario.

Desde la planificación meticulosa durante el diseño hasta la carga de materiales, el marcado, el precorte, la inspección del corte y, finalmente, el marcado y la eliminación de escoria, cada paso refleja el rigor de la producción de estructuras de acero. El estricto cumplimiento del principio de diseño de "material sobrante primero, material grande primero, material pequeño después" y la estandarización de la gestión del material sobrante, junto con una tolerancia de 20 mm para la longitud de las alas y las almas, son medios eficaces para garantizar la precisión del montaje posterior y reducir los costos de material. Solo mediante un control adecuado del corte y la preparación del material se puede sentar una base sólida para productos de estructuras de acero de alta calidad.

Para obtener más información o para cualquier consulta, no dude en ponerse en contacto con el equipo de Yumisteel.
