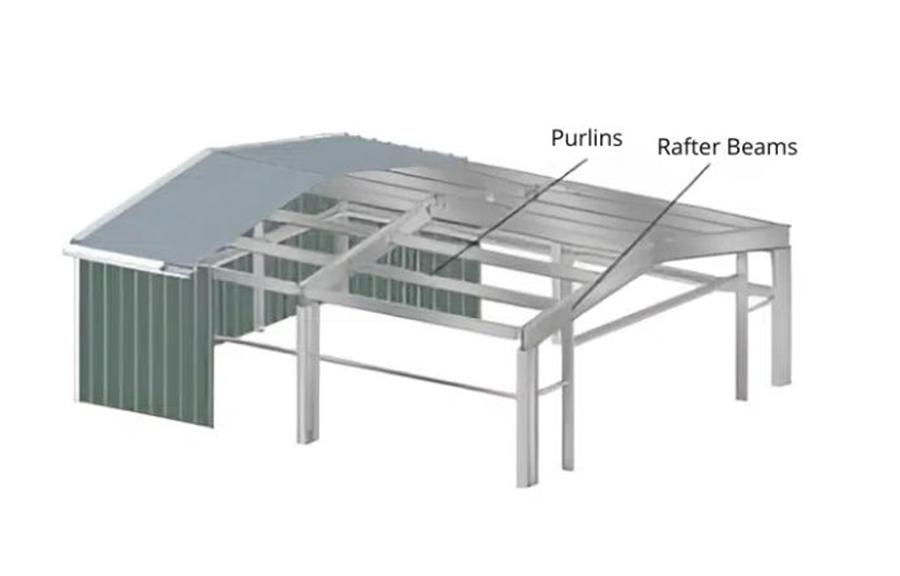

Muchos recién llegados asumen que el techo correas Las correas de pared y las correas de muro son básicamente lo mismo. Al fin y al cabo, ambas se llaman correas. Pero su lógica de diseño, trayectorias de carga y requisitos de detallado son completamente diferentes. Permítanme explicarlo claramente con una tabla.
☆ Diferencia fundamental: uno resiste la 'gravedad', el otro resiste el 'viento'.
|
Comparación |
Correas de techo |
Correas de pared |
|
Carga dominante |
Cargas verticales (nieve, peso propio, cargas de construcción) |
Cargas de viento horizontales (presión/succión) |
|
Comportamiento de carga |
Principalmente portante; el ala inferior puede deformarse bajo la acción del viento. |
Resiste la flexión y el corte; controla las fuerzas horizontales. |
|
Escenarios típicos |
Carga de nieve, elevación del viento |
Presión y succión del viento |
☆ Selección de secciones: una necesita secciones más pesadas, la otra puede ser más ligera.
|
Comparación |
Correas de techo |
Correas de pared |
|
Secciones comunes |
C, Z (ligero y económico; Z permite el solape para vigas continuas), perfil en H soldado de alta frecuencia (para grandes luces) |
Principalmente perfiles en C (fáciles de conectar los paneles de pared); perfiles en H para grandes luces / alta presión del viento. |
|
Lógica de selección |
Cuanto mayor sea la luz o la carga de nieve, mayor será la altura de la sección y más gruesa el alma. |
Las zonas de presión del viento determinan el espaciado y la sección; generalmente son más pequeñas que las correas del techo. |
Consejo clave: Las correas de cubierta con sección en Z son más económicas que las de sección en C, ya que pueden solaparse en los apoyos (longitud de solape ≥10% de la luz con el atornillado adecuado) para formar una viga continua. En condiciones de solape ideales, el momento flector puede reducirse entre un 30% y un 40% en comparación con las correas de una sola pieza. En proyectos reales, considerando el deslizamiento de las juntas, se suele utilizar una reducción del 10% al 20% para un diseño conservador.
☆ Detalles clave: el techo necesita 'doble anclaje', las paredes necesitan 'columnas'.
|
Comparación |
Correas de techo |
Correas de pared |
|
Detalles críticos |
Doble hilera de tirantes de flecha (alas superior e inferior), más tirantes de rodilla (que conectan el ala inferior de la viga a la correa). |
Fila única de tirantes de flecha + cooperación entre la columna de la pared y el refuerzo de la abertura |
|
Por qué |
Bajo la acción del viento, el ala inferior está en compresión; sin las barras de refuerzo inferiores, es como levantar a una persona doblada, propensa a deformarse. |
Las grandes superficies de muro expuestas al viento necesitan columnas para distribuir las cargas; las aberturas son puntos débiles que requieren elementos más densos. |
☆Prioridades de verificación de diseño diferentes
|
Comparación |
Correas de techo |
Correas de pared |
|
comprobaciones clave |
Estabilidad general bajo la acción del viento (brida inferior) + deflexión vertical |
Resistencia y estabilidad bajo cargas de viento horizontales + deflexión horizontal |
|
Límites de deflexión |
Vertical: L/150 (sin techo), L/200 (con techo) |
Horizontal: generalmente L/150 (se puede ajustar a L/200 para requisitos especiales) |

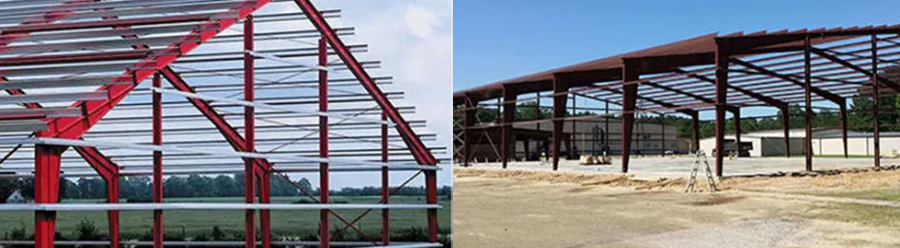

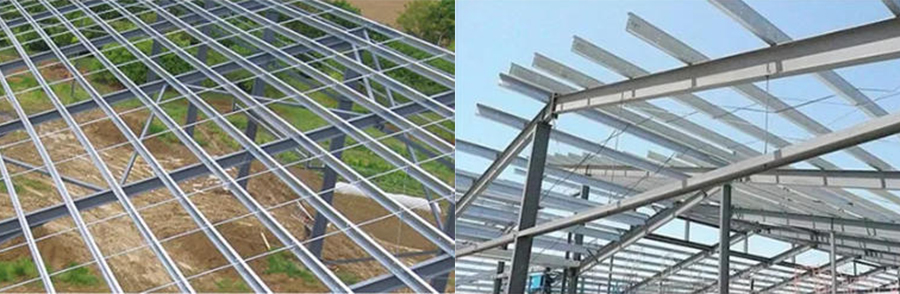

☆Secuencia de instalación: primero el techo, luego las paredes.
Orden correcto: primero instale las correas del techo para formar una estructura espacial estable, luego instale las correas de las paredes. Las correas de las paredes dependen del sistema de correas del techo para crear un sistema integral resistente al viento.
☆Resumen en una tabla
|
Comparación |
Correas de techo |
Correas de pared |
|
Carga primaria |
Vertical (nieve, peso propio) |
Horizontal (presión del viento) |
|
Secciones comunes |
Z, C, H |
Mayormente C |
|
Detalles críticos |
Barras de doble hundimiento, rodilleras |
Varillas de flecha simples, columnas de pared, refuerzo de aberturas |
|
Enfoque del diseño |
Estabilidad de elevación, deflexión vertical |
Resistencia, deflexión horizontal |
|
Control de deflexión |
Vertical: L/150 (sin techo), L/200 (con techo) |
Horizontal: L/150 |
|
Protección contra la corrosión |
Ambos requieren galvanizado por inmersión en caliente ≥65 μm en ambientes húmedos/corrosivos. |
Ambos requieren galvanizado por inmersión en caliente ≥65 μm en ambientes húmedos/corrosivos. |
|
Orden de instalación |
Primero |
Más tarde |
En resumen, si bien las correas de techo y las correas de pared parecen similares, sus mecanismos de transferencia de carga, perfiles seccionales y detalles constructivos son completamente diferentes. Un conocimiento profundo de estas diferencias garantiza un diseño sin errores y una instalación sin contratiempos.
Para obtener más información o para cualquier consulta, no dude en ponerse en contacto con el equipo de Yumisteel.
