Diseñar losas compuestas de chapa de acero perfilada requiere una cuidadosa consideración de la capacidad de carga, la resistencia al fuego y la conexión a cortante. Esta guía cubre métodos paso a paso para un diseño seguro y eficiente de forjados compuestos. Desde entablado la selección hasta el detalle del refuerzo, aprenderá las mejores prácticas de la industria que garantizan la integridad estructural y la durabilidad a largo plazo.

El entablado de piso se divide en tres generaciones

entablado de piso de cara abierta, entablado de piso de cara estrecha y entablado de piso de cara cerrada.

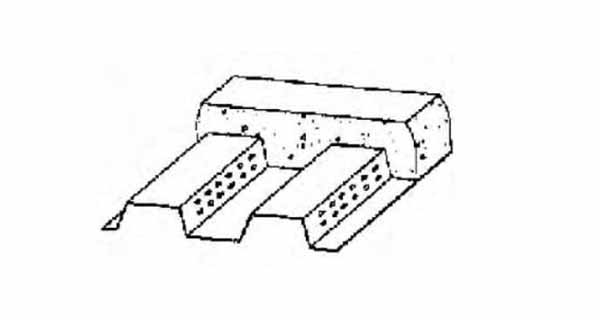

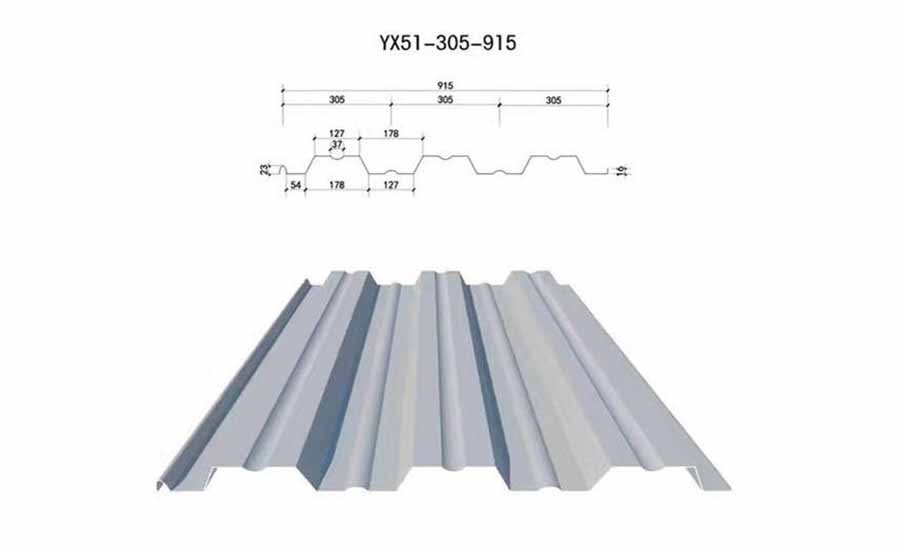

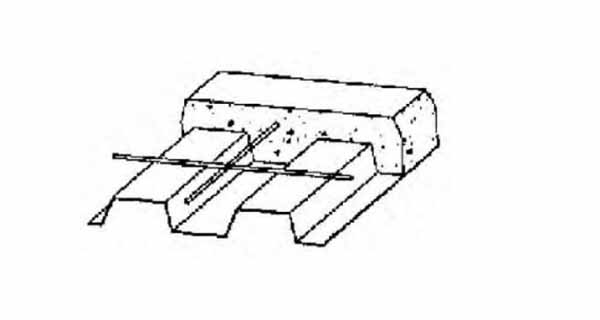

Entablado de piso de primera generación de cara abierta: este tipo de entablado de piso solo se utiliza como encofrado permanente para la losa del piso y no puede trabajar junto con el hormigón. Su análisis de esfuerzos es complejo. Por lo tanto, este tipo de entablado de piso solo se utiliza como encofrado permanente durante la construcción. Después de que el hormigón alcanza el 75% de resistencia, el entablado deja de ser útil. Los departamentos de presupuesto han calculado que el costo total de este tipo de entablado de piso en un proyecto es 1.6 veces el de la construcción colada en sitio. en YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750;

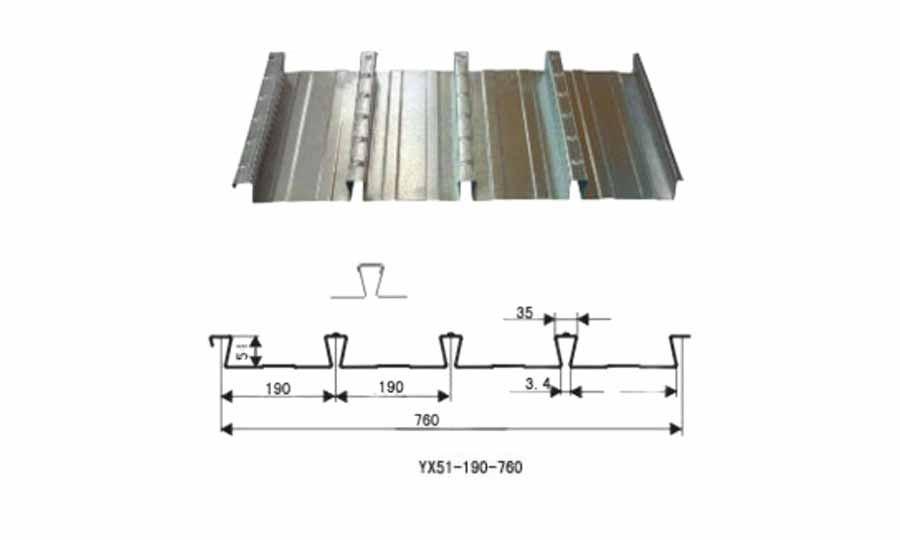

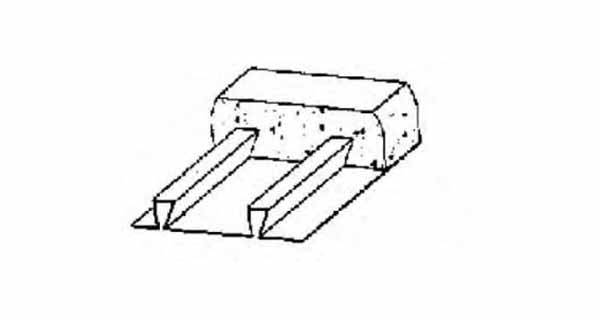

Entablado tipo cola de milano de segunda generación: En este caso, los diseñadores mejoraron la forma de la losa reduciendo la apertura de la losa, es decir, entablado tipo cola de milano. Este tipo de losa no solo trabaja junto con el hormigón, sino que también reduce el área debilitada por la altura del hormigón, mejorando en gran medida la resistencia al fuego y la resistencia a la corrosión de la losa. La rigidez de la losa también es mayor que la de las losas compuestas abiertas. Incluyendo YXB51-190-760;

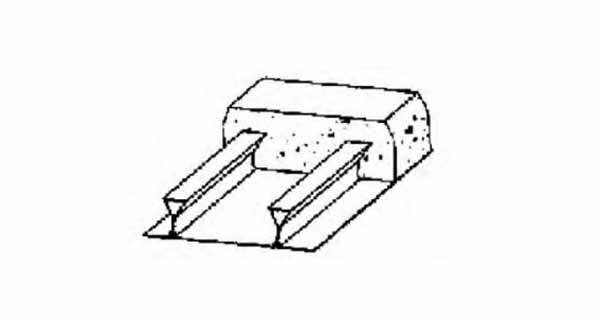

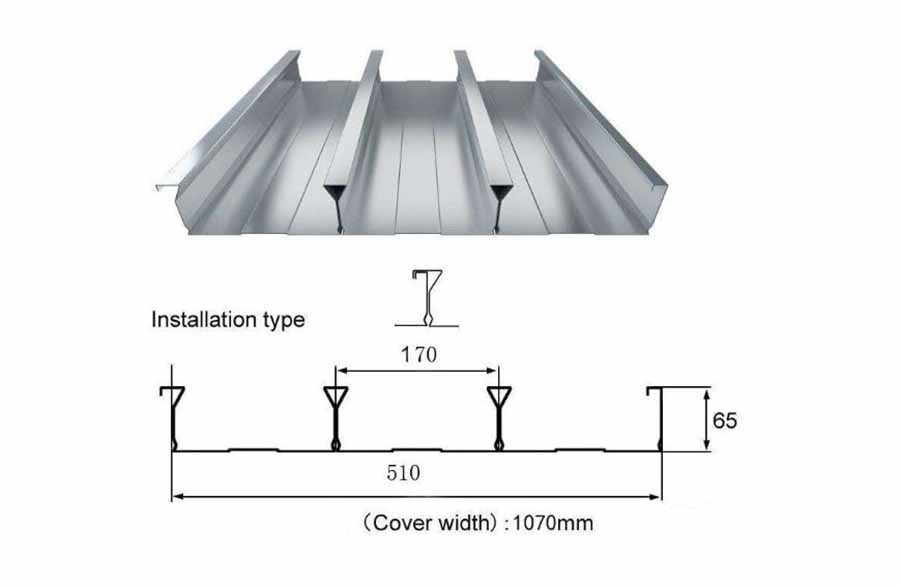

Entablado de extremo cerrado: Considerando los problemas anteriores, algunos diseñadores añadieron ranuras de corte a la superficie del entablado original. Mediante la encapsulación del hormigón, ambos comparten la carga, aumentando la resistencia de la losa. Esto no solo convierte el entablado y el hormigón en una sola unidad, sino que también ahorra parte de la armadura de tracción. Esto redujo significativamente los costes del proyecto. Gracias a las mejoras de los diseñadores, el entablado de extremo cerrado y de extremo estrecho de segunda generación reemplazó gradualmente al entablado de extremo abierto de primera generación. Estos incluyen modelos como YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600 y YXB40-185-740.

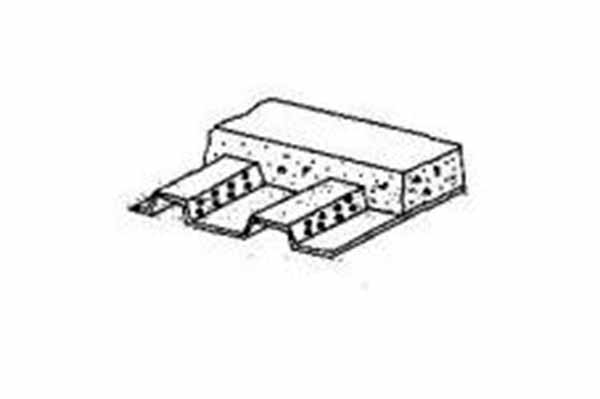

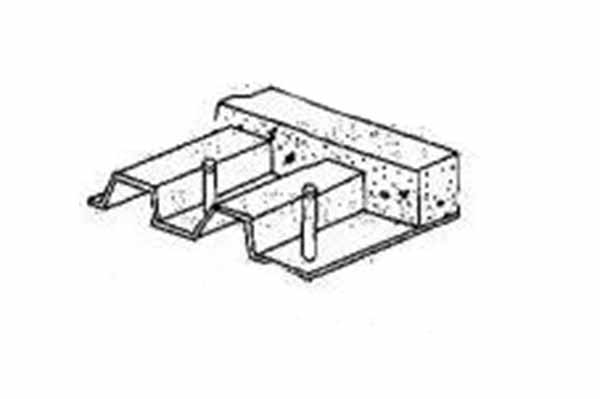

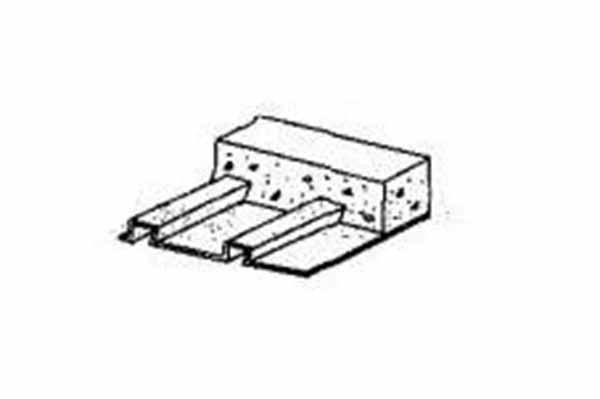

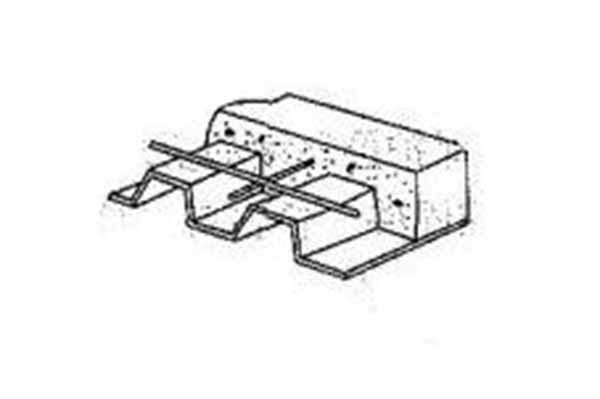

En las losas compuestas de chapa perfilada de acero, la conexión entre la chapa perfilada y el hormigón deberá cumplir una de las siguientes formas:

El diseño de las losas compuestas y de las losas no compuestas (entendidas como chapa perfilada de acero utilizada solo como encofrado permanente) deberá cumplir los siguientes requisitos:

(1) Se deberá verificar la resistencia y la deformación de la chapa perfilada durante la etapa de construcción: en la verificación se deberá tener en cuenta la influencia de los apoyos temporales;

(2) Después de que el hormigón endurezca, se deberá verificar la capacidad resistente a flexión de la sección, la capacidad resistente a cortante de la sección inclinada y la capacidad resistente a punzonamiento de la losa compuesta durante la etapa de servicio. (3) Las losas no compuestas pueden diseñarse utilizando los métodos convencionales de diseño de losas de hormigón armado.

La capacidad resistente a flexión de la sección de las losas compuestas debe calcularse mediante el método de diseño plástico. En este caso, se debe asumir que los materiales tanto en la zona de tracción como en la de compresión de la sección han alcanzado sus valores de resistencia de diseño. Los valores de resistencia de diseño de la chapa perfilada y la resistencia a compresión a flexión de diseño del hormigón deben multiplicarse por un factor de reducción de 0,8.

Dominar el diseño de losas compuestas con chapa perfilada es esencial para la construcción moderna. Al aplicar cálculos de carga adecuados, protección contra incendios y métodos de transferencia de cortante, los ingenieros pueden crear sistemas de forjado rentables y de alto rendimiento. Siga siempre los códigos locales y las especificaciones del fabricante para lograr sistemas de losas compuestas seguros, fiables y duraderos.
