Estructuras de acero están presentes en todas partes, desde almacenes y puentes hasta torres de gran altura y plantas industriales. Sin embargo, sus componentes fundamentales siguen siendo desconocidos para muchas personas. Comprender los perfiles de acero comunes, sus formas, su comportamiento ante las cargas y sus métodos de conexión es el primer paso para diseñar edificios seguros, eficientes y rentables que resistan el paso del tiempo.

H-Vigas

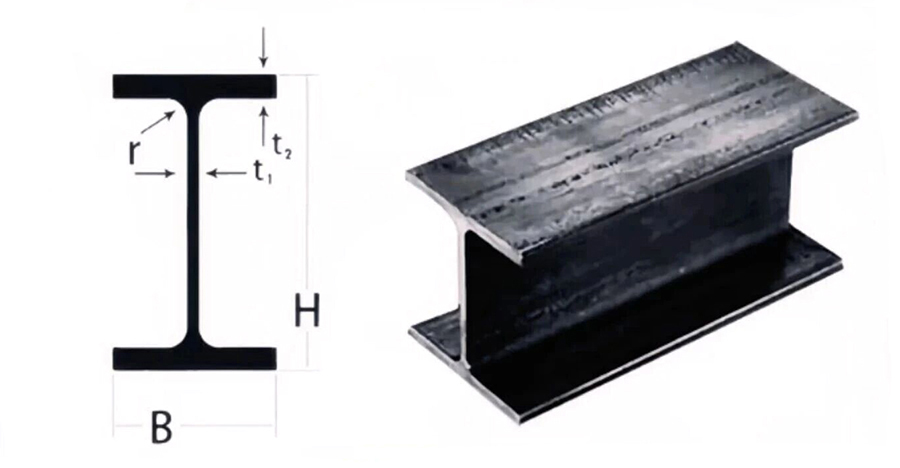

H - Altura; B - Anchura; t1 - Espesor del alma; t2 - Espesor del ala; r - Radio de la esquina;

Las vigas H, también llamadas vigas universales de acero, reciben su nombre porque su sección transversal se asemeja a la letra "H". Son un perfil económico y eficiente, con una distribución más optimizada del área de la sección transversal y una relación resistencia-peso más razonable. La sección transversal de una viga H suele incluir dos partes: el alma y las alas, también conocidas como cintura y bordes. Las vigas H se fabrican tanto mediante laminación en caliente como mediante soldadura.

I-Vigas

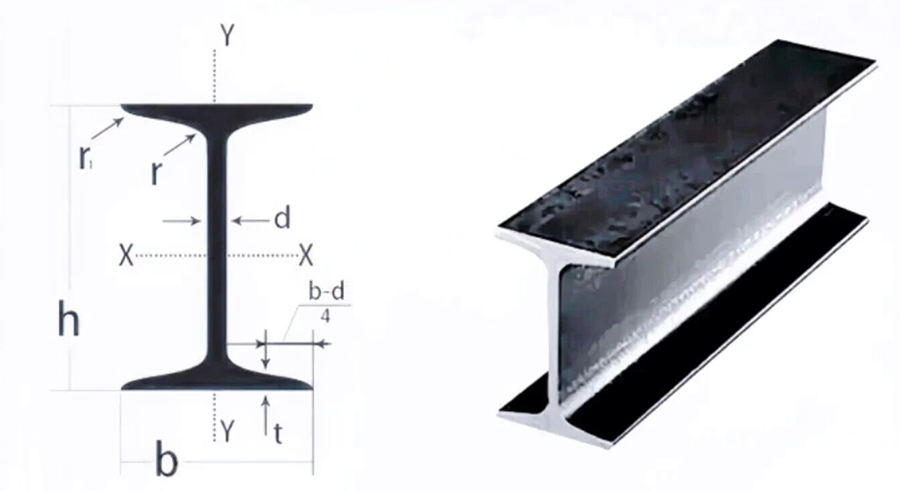

h - Altura; b - Anchura del ala; d - Espesor del alma; t - Espesor medio del ala; r - Radio del arco interior;

Las vigas I se clasifican en vigas H de alas anchas, medias y estrechas según la relación entre la altura del ala y la del alma. Las vigas H de alas anchas incluyen vigas H ordinarias laminadas en caliente, vigas H ligeras y vigas H de alas paralelas anchas (vigas H). La pendiente de la pared interior del ala es de 1:6.

Acero en canal

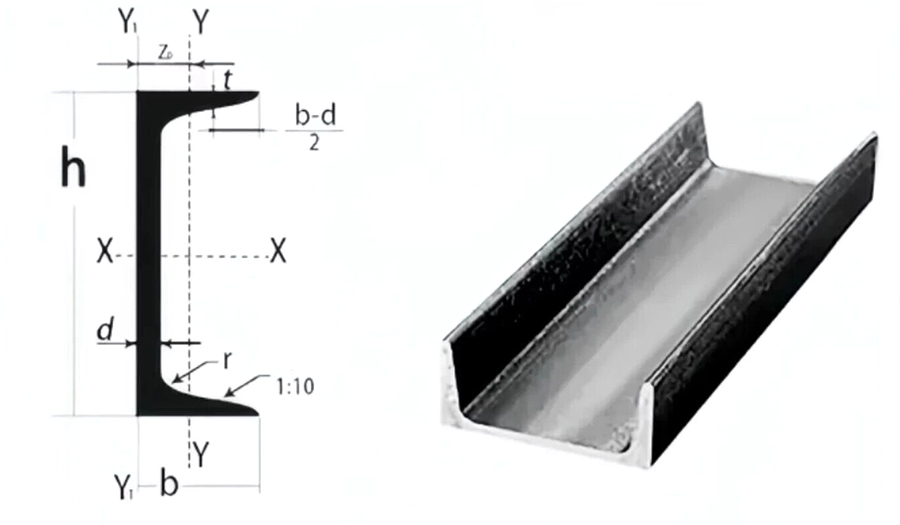

h - altura; b - anchura del ala; d - espesor del alma; t - espesor medio del ala; | - espesor medio del ala; r - radio del arco interior;

El acero en canal es una tira larga de acero con una sección transversal en forma de U, dividida en acero en canal ordinario y acero en canal ligero.

Especificaciones: Por ejemplo, 100*48*5.3 indica un acero en canal con una altura del alma de 100 mm (h), una anchura del ala de 48 mm (b) y un espesor del alma de 5.3 mm (d), también denominado acero en canal 10#.

Tubo cuadrado

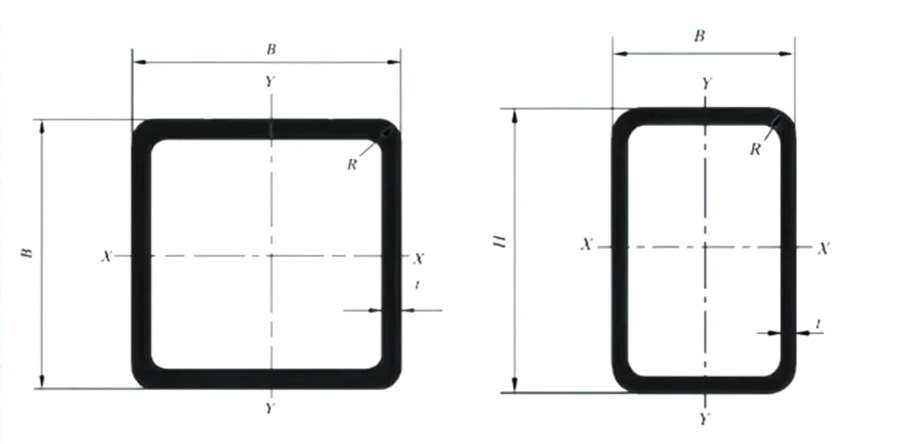

B - longitud del lado; H - longitud del lado largo; R - radio del arco exterior; t - espesor de pared

El tubo rectangular, también llamado tubo de acero rectangular, es un material de acero de sección transversal rectangular hueca. Los parámetros geométricos de un tubo rectangular son: dimensiones de longitud y anchura (generalmente expresadas como anchura B y altura H), espesor de pared t y longitud L, entre los cuales B, H y t son más importantes. El símbolo generalmente se representa como: BxHxtxL.

Acero angular

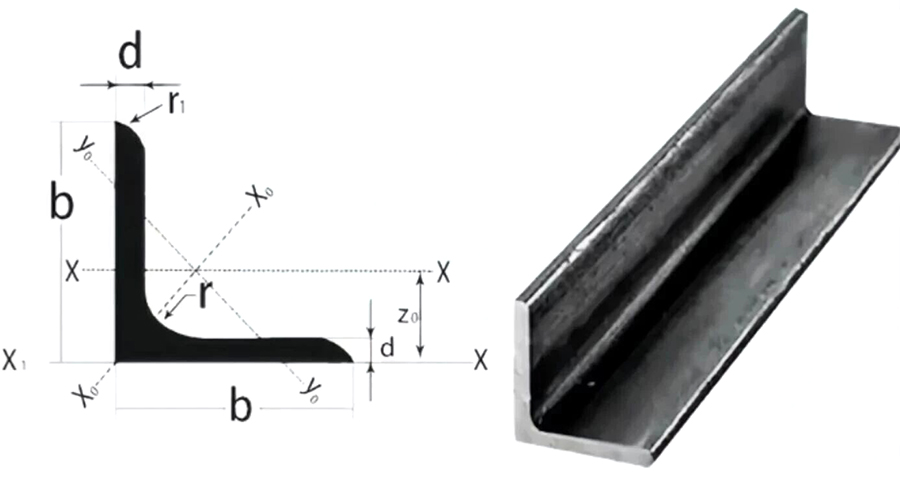

b - anchura del lado corto; d - espesor de un lado; r - radio del arco interior; r1 - radio del arco exterior de un lado;

El acero angular, conocido comúnmente como hierro angular o hierro triangular, es una tira larga de acero con dos lados perpendiculares entre sí que forman un ángulo. El acero angular también se divide en acero angular de lados iguales y acero angular de lados desiguales.

Sus especificaciones se expresan en milímetros como anchura del lado x anchura del lado x espesor del lado.

Tubo redondo

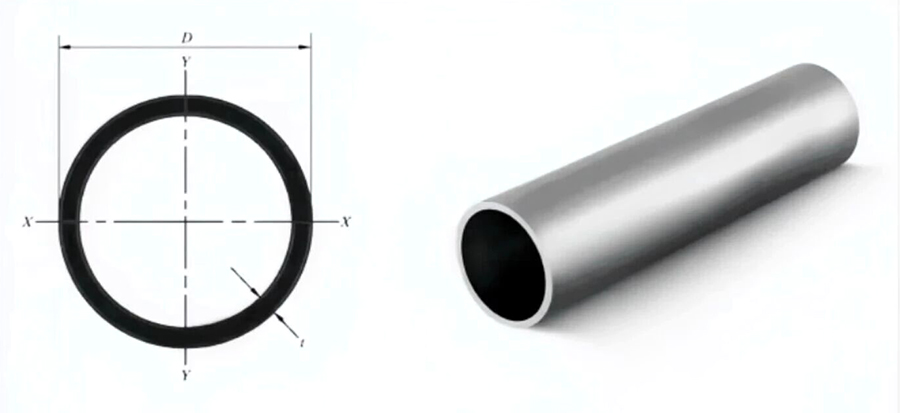

B - longitud de un lado; H - longitud del lado más largo; R - radio del arco exterior; t - espesor de pared;

Un tubo redondo se refiere a un material de acero con extremos abiertos y una sección transversal circular concéntrica hueca, cuya longitud es relativamente grande en comparación con su perímetro. Las especificaciones se expresan mediante las dimensiones exteriores (como el diámetro exterior o la longitud del lado), el diámetro interior y el espesor de pared. Para describir el tamaño de los tubos, el primer número siempre se refiere al diámetro exterior; un tubo con un diámetro exterior de 219 mm es un tubo con un N200 (diámetro nominal). El segundo número generalmente se refiere al espesor de pared.

Dominar los fundamentos de las estructuras de acero te permite seleccionar los sistemas de entramado adecuados, especificar conexiones apropiadas y anticipar el comportamiento ante las cargas. Ya sea que diseñes almacenes o edificios de gran altura, estos principios fundamentales siguen siendo la base. Empieza a aplicar estos conocimientos a proyectos reales. Una construcción de acero eficiente, segura y rentable comienza por hacer bien lo básico.
